Los inductores con núcleo de polvo metálico están diseñados para aplicaciones de alta corriente que requieren una excelente capacidad de almacenamiento de energía y bajas pérdidas. Gracias a sus elevadas características de saturación y su rendimiento estable bajo polarización de CC, ofrecen soluciones fiables para sistemas de conversión, filtrado y gestión de energía.
Inductores de núcleo de polvo metálico de alta corriente y bajas pérdidas para aplicaciones de potencia.
Diseñados para sistemas electrónicos modernos de alta potencia, estos inductores con núcleo de polvo metálico combinan una alta capacidad de manejo de corriente con un rendimiento magnético excepcional. La estructura de entrehierro distribuido del núcleo de polvo metálico proporciona excelentes características antisaturación, lo que permite un funcionamiento estable de la inductancia bajo condiciones de carga elevada. Con bajas pérdidas en el núcleo y un rendimiento térmico eficiente, contribuyen a mejorar la eficiencia y la fiabilidad generales del sistema. Su diseño compacto y alta densidad de potencia los hacen idóneos para aplicaciones como sistemas de energía renovable, vehículos eléctricos, fuentes de alimentación industriales y electrónica de potencia avanzada. Fabricados para entornos operativos exigentes, estos inductores ofrecen un rendimiento constante y una durabilidad a largo plazo.
Características principales
El núcleo de aleación amorfa ofrece una eficiencia magnética excepcional al suprimir eficazmente las pérdidas por histéresis y corrientes parásitas. Esto reduce significativamente la generación de calor durante el funcionamiento, mejora la eficiencia de conversión de energía y permite un menor consumo energético en comparación con los materiales magnéticos convencionales.
Gracias a sus características de alta densidad de flujo de saturación, el núcleo amorfo mantiene una inductancia estable bajo condiciones de alta polarización de CC y corrientes transitorias. Esta excelente resistencia a la saturación magnética garantiza un funcionamiento fiable y una mayor durabilidad en aplicaciones de alta potencia.
La combinación de alta permeabilidad y propiedades magnéticas superiores permite que el inductor alcance la inductancia requerida en un espacio mucho menor. Esta estructura compacta favorece el desarrollo de sistemas electrónicos compactos, ligeros y de alta densidad de potencia.
Las bajas propiedades de magnetostricción de la aleación amorfa ayudan a minimizar la vibración del núcleo y a eliminar ruidos operativos comunes como zumbidos o vibraciones. Esto la hace especialmente adecuada para entornos sensibles al ruido, como vehículos eléctricos, equipos médicos y sistemas electrónicos de precisión.
Diseñado con una excelente estabilidad térmica, el núcleo amorfo mantiene un rendimiento magnético constante incluso en condiciones de temperatura extremas. Su alta temperatura de Curie permite un funcionamiento fiable en entornos de alta temperatura y alta potencia.
La estructura de núcleo dividido tipo CD proporciona un control preciso del entrehierro, lo que permite a los ingenieros personalizar las características de permeabilidad e inductancia efectivas según los diferentes requisitos del circuito. Esta flexibilidad ayuda a optimizar el rendimiento de la corriente de rizado y la eficiencia general del sistema.
Diapositivas de CC| Corriente eléctrica (A) | Inductancia μH |
| 0 | 137 |
| 30 | 137 |
| 60 | 133 |
| 90 | 128 |
| 120 | 121 |
| 150 | 112 |
| 180 | 102 |
| 210 | 88 |
| 240 | 76 |
| 270 | 66 |
| 300 | 56 |
Especificación de bobinado
| Devanado | Terminal | Especificación del cable | Giros | Observaciones |
| N1 | 1-2 | QZY-2/180 2*15 | 26TS | Giros de referencia |
Material
| Nombre del artículo | Especificación |
| Alambre esmaltado | QZY-2/180 2*15 |
| Núcleo magnético | NPF113068013-75uH |

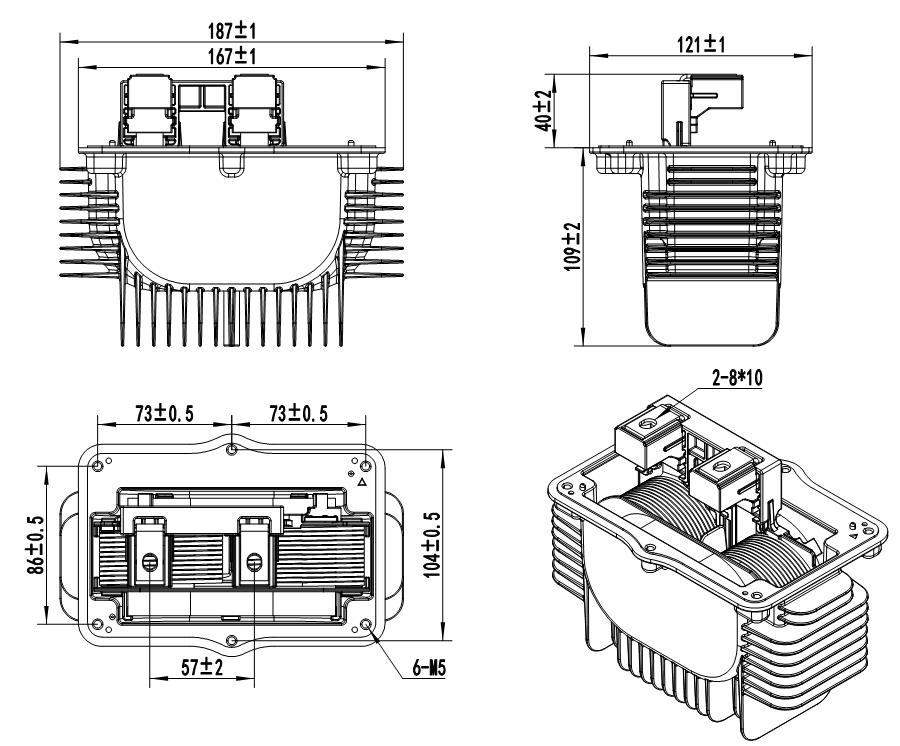

| Formador de bobinas/bobinas | 187*121*109/ADC12 |
| caucho de silicona | JD-605A/B |
| Soldadura / Estaño para soldar | Sn99.3Cu0.7 |
Parámetros eléctricos
| Inductancia n.° 1 | 550 uH mín. |
| Inductancia n.° 2 | 500 uH mín. |
| Resistencia de CC (DCR) | 20 mΩ Máx. |
| Tensión dieléctrica de aislamiento (alta tensión) | 1,8 kV CA 2 mA - 3 s |
| Resistencia de aislamiento (RI) | 100 MΩ mín. (500 V CC) |
Aplicaciones objetivo
Movilidad eléctrica:
Se utiliza en cargadores integrados para vehículos eléctricos (OBC), convertidores CC-CC y otros sistemas de gestión de energía automotriz de alta potencia.
Soluciones de energía renovable:
Se aplica en inversores fotovoltaicos, sistemas de almacenamiento de energía en baterías (ESS) y equipos de conversión de energía conectados a la red para una gestión eficiente de la energía.
Infraestructura de computación y comunicaciones de alto rendimiento:
Suministramos fuentes de alimentación para servidores de IA, centros de datos y estaciones base de comunicación 5G, donde la alta eficiencia y la densidad de potencia son esenciales.
Gestión de la energía industrial y de la calidad de la energía:
Adecuado para circuitos PFC de alta potencia, fuentes de alimentación conmutadas industriales y aplicaciones que requieren una supresión eficaz de armónicos y un suministro de energía estable.
Experiencia demostrada en el sector: Con más de 20 años de experiencia industrial y una sólida base establecida en 2013, operamos cinco líneas industriales principales en múltiples bases de fabricación especializadas para garantizar la escala y la estabilidad de nuestros productos de primer nivel.
Certificaciones de calidad globales: Nuestras instalaciones cumplen estrictamente con los estándares internacionales de la industria automotriz, respaldadas por un conjunto completo de credenciales importantes que incluyen IATF16949, ISO9001, ISO14001, ISO45001 e ISO50001.
Fuerte I+D e innovación técnica: Impulsados por equipos de investigación dedicados y laboratorios especializados de nuevo diseño, contamos con amplias carteras de patentes y capacidades de prueba avanzadas para proporcionar soluciones magnéticas personalizadas y altamente fiables.
