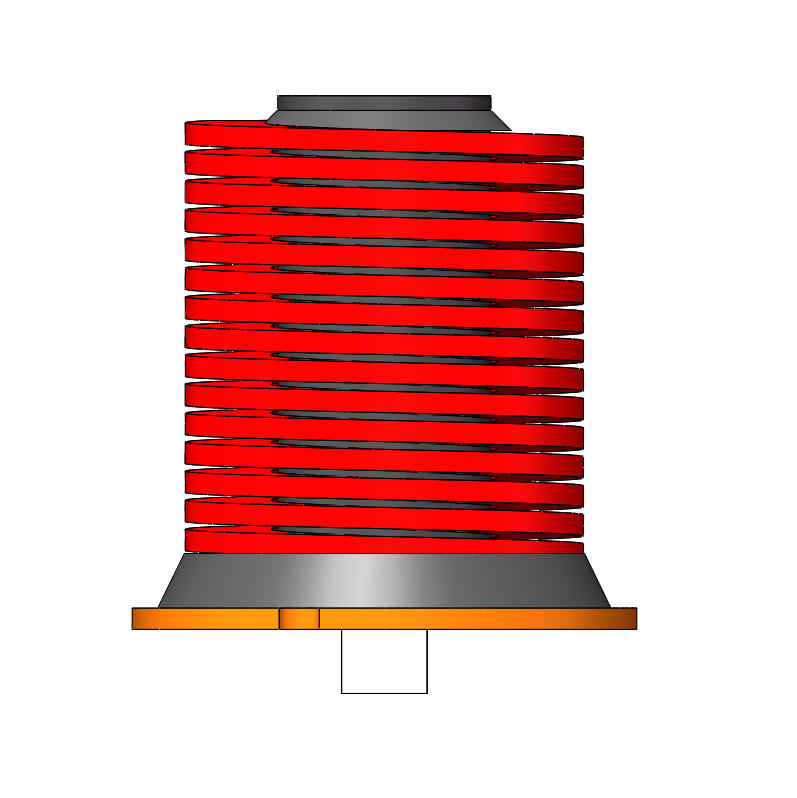

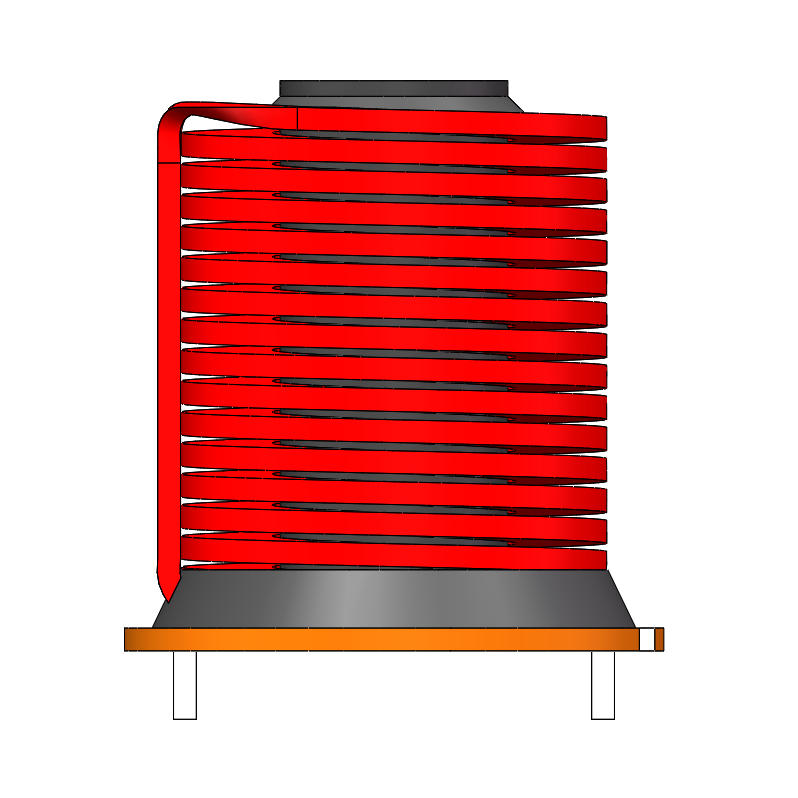

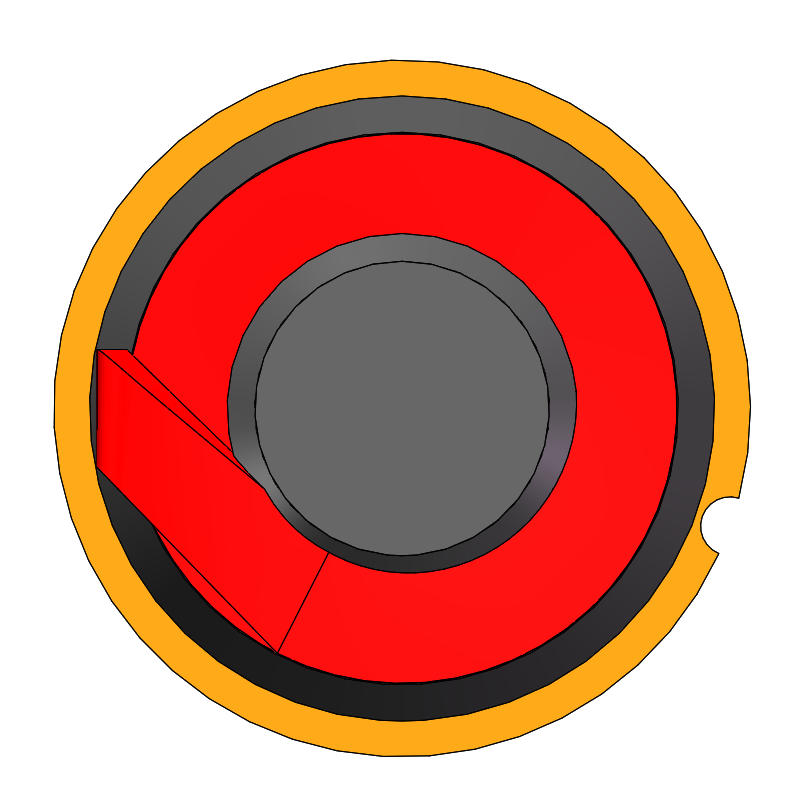

Inductor de núcleo de polvo tipo varilla Es un componente fundamental en los circuitos de gestión de energía y filtrado. Generalmente se refiere a un inductor construido enrollando una bobina alrededor de un núcleo magnético en forma de varilla.
Inductor de núcleo de varilla anti-saturación de alta corriente
La serie de inductores de núcleo de polvo tipo varilla representa un componente pasivo de alto rendimiento diseñado para aplicaciones críticas de gestión de energía y filtrado EMI. Con una bobina enrollada alrededor de un núcleo magnético en forma de varilla compuesto de materiales avanzados de aleación de polvo, este inductor ofrece un rendimiento superior contra la saturación en condiciones de alta polarización de CC. La estructura magnética de bucle abierto garantiza una inductancia estable en un amplio rango de corriente, manteniendo bajas pérdidas en el núcleo y una excelente disipación térmica. Entre las aplicaciones típicas se incluyen fuentes de alimentación conmutadas de alta eficiencia, convertidores de potencia industriales, ECU automotrices y equipos de comunicación sensibles al ruido, donde la fiabilidad y el rendimiento eléctrico constante son primordiales.
Características principales
Gran capacidad anti-saturación: capaz de manejar altas corrientes de hasta cientos de amperios, con una inductancia estable que no cae bruscamente en condiciones de alta corriente.
Alta eficiencia de disipación de calor: En las mismas condiciones, el aumento de temperatura es significativamente menor que el de los inductores tradicionales de hilo redondo, con una reducción de más de 20 °C en comparación con los diseños convencionales.
Favorece la miniaturización: en aplicaciones de alta potencia, puede reducir eficazmente el tamaño del componente magnético, satisfaciendo la demanda de un diseño de equipo compacto.
Diapositivas de CC| Corriente eléctrica (A) | Inductancia μH |
| 0 | 11.8 |
| 5 | 11.7 |
| 10 | 11.3 |
| 15 | 11 |
| 20 | 10.8 |
| 25 | 10.6 |
| 30 | 10.4 |
| 35 | 10.2 |
| 40 | 9.9 |
| 45 | 9.8 |
| 50 | 9.6 |
Especificación de bobinado
| Devanado | Terminal | Especificación del cable | Giros | Observaciones |
| N1 | 1-2 | QZY-2/180 1.5*6 | 17.5TS | Giros de referencia |
Material
| Nombre del artículo | Especificación |
| Alambre esmaltado | QZY-2/180 1.5*6 |
| Núcleo magnético | R15*36-090 |

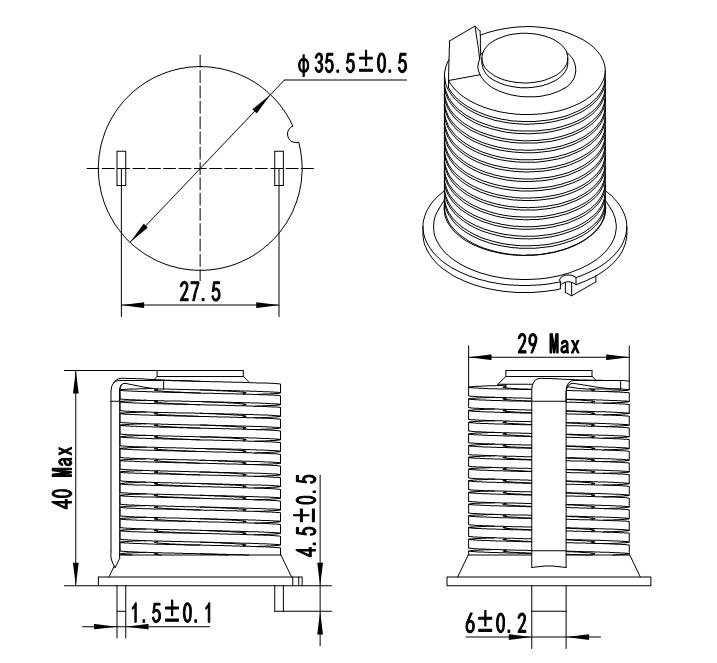

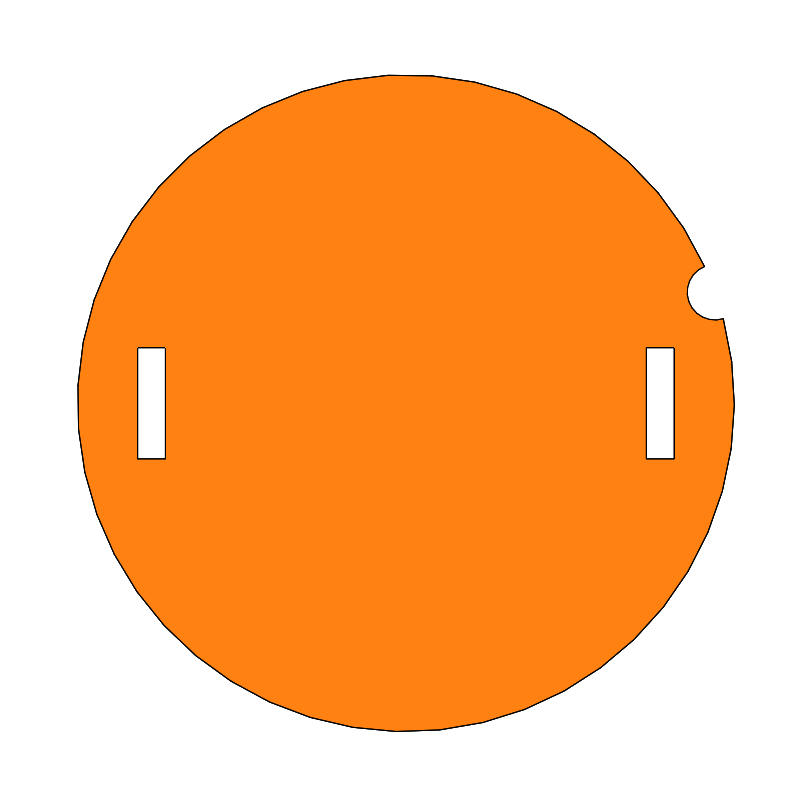

| Formador de bobinas/bobinas | φ35,5/T2,0/FR-4 |
| caucho de silicona | E500 |
| Soldadura / Estaño para soldar | Sn99.3Cu0.7 |
Parámetros eléctricos
| Inductancia n.° 1 | 11uH ±15% (20 kHz/1 V) |
| Inductancia n.° 2 | 9uH mín. (20 kHz/1 V/50 A) |
| Resistencia de CC (Rdc) | 3,5 mΩ Máx. |
| Tensión dieléctrica de aislamiento (alta tensión) | 2,0 kV CA 2 mA - 3 s |
| Resistencia de aislamiento (RI) | 100 MΩ mín. (500 V CC) |
Aplicaciones objetivo
Nuestros inductores de núcleo de varilla están diseñados para ofrecer un rendimiento fiable en aplicaciones de filtrado de alta potencia y corrección del factor de potencia, lo que los hace ideales para sistemas de electrónica de potencia exigentes.
Experiencia demostrada en el sector: Con más de 20 años de experiencia industrial y una sólida base establecida en 2013, operamos cinco líneas industriales principales en múltiples bases de fabricación especializadas para garantizar la escala y la estabilidad de nuestros productos de primer nivel.
Certificaciones de calidad globales: Nuestras instalaciones cumplen estrictamente con los estándares internacionales de la industria automotriz, respaldadas por un conjunto completo de credenciales importantes que incluyen IATF16949, ISO9001, ISO14001, ISO45001 e ISO50001.
Fuerte I+D e innovación técnica: Impulsados por equipos de investigación dedicados y laboratorios especializados de nuevo diseño, contamos con amplias carteras de patentes y capacidades de prueba avanzadas para proporcionar soluciones magnéticas personalizadas y altamente fiables.
Fabricación inteligente y escalable: Aprovechamos sistemas avanzados de fabricación inteligente gestionados por ERP y MES para optimizar la capacidad de producción, garantizando una cadena de suministro altamente fiable para clientes internacionales en la UE, EE. UU. y a nivel mundial.
Preguntas frecuentes
P1: ¿Cuáles son las principales ventajas de un inductor de núcleo amorfo?
A1: En comparación con el acero al silicio tradicional, los núcleos amorfos reducen las pérdidas de energía entre un 80 % y un 90 %, lo que se traduce en una menor generación de calor. Además, soportan corrientes más elevadas y ocupan solo una fracción del tamaño de los inductores estándar.
P2: ¿Cuál es la ventaja del diseño de núcleo dividido tipo CD?
A2: El diseño de núcleo dividido tipo CD nos permite ajustar fácilmente el entrehierro. Esta flexibilidad significa que podemos personalizar con precisión el rendimiento eléctrico para adaptarlo a las necesidades exactas de su circuito y corriente de rizado.
P3: ¿Estos inductores producirán zumbidos o ruidos audibles?
A3: No. Nuestro material de aleación amorfa elimina los chirridos o zumbidos de alta frecuencia en el núcleo. Este funcionamiento prácticamente silencioso los hace ideales para aplicaciones sensibles al ruido, como vehículos eléctricos y sistemas de audio.
P4: ¿Puedo solicitar especificaciones personalizadas para mi proyecto?
A4: Sí, ofrecemos servicios completos de diseño a medida. Podemos ajustar la inductancia, la capacidad de corriente, las especificaciones del cableado y las dimensiones físicas para garantizar que el componente se ajuste a los requisitos específicos de su sistema eléctrico.
